萬級無塵棚設計方案，萬級無塵棚需要多少個FFU.

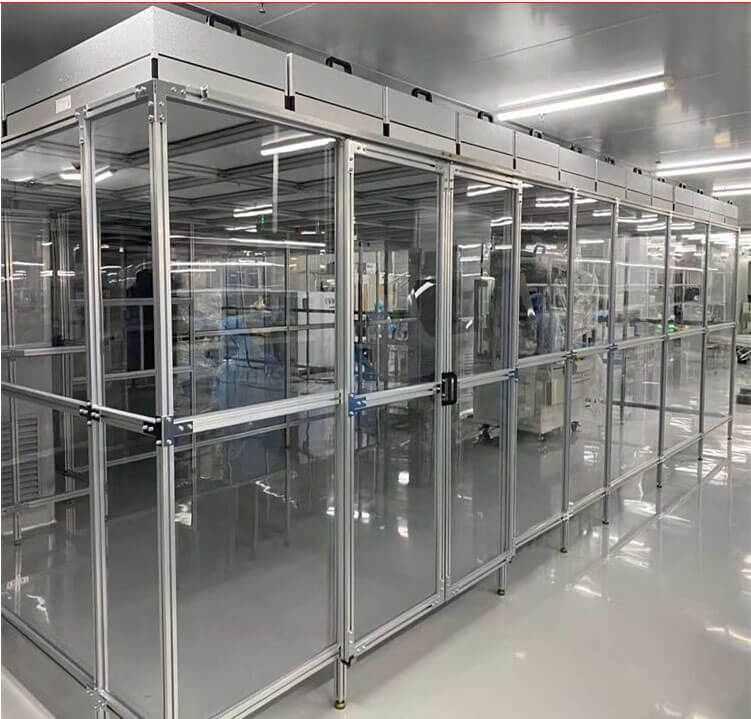

潔凈棚-無塵工作棚是為快速方便建立的一座簡易潔凈室，其具備多種潔凈等級及空間搭配可以根據使用需求設計制作，因此其簡便運用彈性大安裝容易且施工期短以及可移性為其主要特點，同時可針對在一般等級的潔凈室中局部地區需要高潔凈度的地方做局部增設以降低成本。是一種可提供局部高潔凈環境的空氣凈化設備。它主要由箱體、風機、初效空氣過濾器、阻尼層、燈具等組成，外殼噴塑。該產品既可懸掛，又可地面支撐，結構緊湊，使用方便。可以單個使用，也可多個連接組成帶壯潔凈區域。

對于潔凈行業來說，潔凈室是必不可少的，而鋁型材框架由于其可塑性強、重復使用性強而占據得天獨厚的優勢。鋁型材可以通過各種連接方式快速搭建成帶有FFU的無塵車間。目前，絕大多數潔凈棚都是用鋁型材建造的。

1、潔凈棚設計方案中潔凈度等級及系統劃分的確定：
潔凈棚的潔凈度一般包括百級潔凈棚、千級潔凈棚、萬級潔凈棚三種。在設計之前，有必要確定用戶的要求。的清潔度。
2、確定潔凈棚內的溫度、濕度和新風量：
潔凈棚內的溫濕度計算首先要滿足工藝使用的要求。如無特殊要求，一般為t=20～26℃。潔凈棚的新風量應取以下三個計算風量中的最大值：
2.1 潔凈棚設計方案中，湍流潔凈棚總送風量的10%～30%；層流潔凈棚總送風量的2%～4%。
2.2 補償室內排氣和保持正壓所需的新鮮空氣量。
2.3 保證室內每人新風量不低于30m3/h。
3、潔凈棚設計方案中正壓的控制：
潔凈棚必須保持一定的正壓值，以保證不受外界環境的污染。通過使凈化系統的送風量大于回風量和排風量來達到送風量的方法相同，送風量的大小受密封性能的影響圍護結構，不同等級的潔凈棚間、潔凈區與非潔凈區的靜壓差不小于5Pa，與室外的靜壓差不小于10Pa； “空氣《清潔技術措施》建議，維持這種正壓所需的風量一般為1～2次/h。
4、潔凈棚設計方案氣流組織：
潔凈棚的氣流組織不同于一般空調房，對潔凈度影響很大。因此，有必要從生產工藝對潔凈度的要求出發，本著經濟的原則與建筑物的潔凈度相配合。根據特點，當工藝要求潔凈度為100時，選擇層流式；當清潔度為1000～100000時，選擇湍流型。
5、潔凈棚設計方案的降噪減振：
由于潔凈棚一般為精密車間，對噪音要求高，而且凈化空調系統的氣壓高，可能會產生較大的噪音和振動。因此，應積極采取有效的降噪減振措施，
同時，安裝的消聲器應注意其產塵和積塵，防止振動和噪音從風道和水管傳來，滿足潔凈棚的要求。

1、濾料：H13H14高效濾紙與U15-U17美國HV玻纖濾紙。
2、密封膠：聚氨脂膠、熱熔膠。
3、框材：鋁型材框、鋁板折框、鍍鋅框、不銹鋼框、塑膠框。
4、分隔物為熱熔膠，防護網為噴塑菱形網
5、FFU高效過濾器過濾效率：H13:99.99%@0.3μm至U17:99.999995%@0.12μm不等。不同效率與濾料高效過濾器價格成本不同。
6、FFU高效過濾器使用最高溫度為70℃，使用最高濕度為100℃。
7、FFU高效過濾器鋁型材可選厚度：46mm、50mm、69mm、80mm、90mm、96mm（無隔板高效過濾器外框主要使用：鋁合金型材、多層板框、鋁板框、鍍鋅鋼板框，使用最多為鋁合金型材框）。

標準風速為0.35。在這個風速下，身體感覺最舒服。后者采用0.45，對人體影響不大。一是可以減少潔凈棚內FFU的數量，二是可以延長FFU下濾網的使用壽命，最終可以節省成本。目前市場上的FFU一般要求地面風速為0.45。

1、FFU的外觀
目前世界上所有廠家生產的FFU，從外觀上可以分為以下幾種：
1.1 形狀有兩種，一種是長方體，一種是斜面； FFU上部由傾斜的形狀起到導流作用，有利于氣流的流動和均勻分布。矩形FFU通常依靠另一種方式來平衡氣流。
1.2 結構有兩種，一種是整體，一種是分體。
分體式FFU具有以下優點：
①更換濾芯更方便
②降低了安裝過程中的勞動強度。
③ 不會有泄漏
2、FFU的組成
目前，各種FFU最多由以下幾部分組成（按從上到下、從內到外的順序），根據不同廠家的不同，組成部分可能會有所不同。
2.1 初步過濾
主要是防止在施工、維修或其他意外情況下，可能因雜物對高效過濾器造成損壞，從而保護高效過濾器，延長使用壽命。
2.2.外殼
組成材料一般有鋼板、鋁板、鋁合金、硬塑料、不銹鋼等，不同廠家、不同使用環境有不同的選擇。厚度約為1.2~2.0，視厚度而定。載人。
2.3.風管連接件
在低潔凈度（≤1000聯邦標準209E）的情況下，天花板上部沒有靜壓箱，帶有風管連接件的FFU使得風管與FFU的連接非常方便。
2.4.電機
目前FFU采用交流電機和直流電機。直流電機體積大、成本高、易于控制、能耗高。交流電機體積小，成本低，需要相應的控制技術，能耗低。 FFU 使用的電機壽命約為 40,000 至 100,000 小時。一些優秀的電機會有相應的技術，比如無油潤滑、密封軸承、過熱保護、換向器壽命顯著提高等。
2.5、葉輪
葉輪有前傾和后傾兩種。前傾有利于增加氣流組織的矢狀流，增強除塵能力。后傾有利于降低能耗，降低噪音。
2.6.氣流平衡設備
隨著FFU的不斷普及，大部分廠家已經開始安裝氣流均衡裝置來調節FFU的出口氣流，從而改善潔凈棚內的氣流分布。
目前，這種均流裝置大致分為三種：一種是孔板，主要通過板上孔的密度分布來調節FFU的出口氣流。一種是格柵，主要通過格柵的密度來調節FFU的出口氣流。另一種是功率曲線，主要是通過曲線的形狀來誘導氣流的流動，同時也通過曲線上孔洞的密度分布來調節氣流。
2.7 高效過濾器
主要用于捕捉0.5um以下的顆粒粉塵和各種懸浮物。過濾材料采用超細玻璃纖維紙，隔板采用膠版紙、鋁膜等材料，與木框鋁合金膠合。各單元均經過阻燃法測試，具有過濾效率高、阻力小、容塵量大等特點。高效空氣過濾器可廣泛應用于光學電子、LCD液晶制造、生物醫藥、精密儀器、飲料、食品、PCB印刷等行業的空調末端無塵凈化車間。潔凈棚末端均采用高效過濾器和超高效過濾器，其結構形式可分為：帶隔板高效、無隔板高效、高效風量、超高效過濾器。 - 高效過濾器。
高效過濾器也有三種，一種是超高效過濾器，可以凈化99.9995%。一種是抗菌型無隔板高效空氣過濾器，具有抗菌作用，防止細菌進入潔凈車間。
2.8 金屬防護網，金屬防護網主要保護過濾器，大部分是防靜電的。
2.9 刀口，當FFU在一些特殊場合使用時，帶刀口的FFU可以用液槽封口，以滿足高封口的要求。
2.10 控制單元與FFU的控制大致可分為多段速切換、連續調節、電腦控制等，同時實現的功能有單機控制、分區控制、報警、運行狀態顯示等。
